Где купить БРС и как подобрать соединение под давление

Подбор быстроразъемного соединения под конкретное рабочее давление — задача, которую часто решают по остаточному принципу, а зря: именно давление и расход определяют, проживёт ли соединение заявленный ресурс или начнёт травить масло на первых тысячах циклов. Перед тем как купить БРС, инженеру стоит чётко представлять три величины: номинальное рабочее давление контура, пиковые давления при переключениях и требуемый расход. Без этих данных любой выбор превращается в лотерею, а сэкономленные на подборе деньги оборачиваются простоями техники и заменой загрязнённого масла.

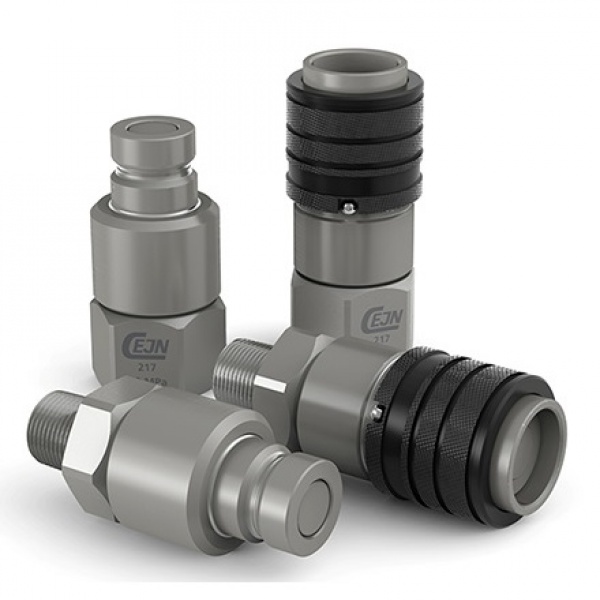

Начинают с классификации по давлению и типу замка. Соединения серии A по ISO 7241 закрывают массовый диапазон мобильной гидравлики до 250–350 бар при хорошей пропускной способности. Серия B компактнее и держит более высокое давление, но проигрывает в гидравлике. Плоскоторцевые муфты ISO 16028 выбирают там, где важна чистота среды и недопустим пролив при расстыковке. Винтовые соединения с резьбовым замком предназначены для линий 350–700 бар и пульсирующих нагрузок, где байонет и шарики не обеспечивают нужной надёжности фиксации под вибрацией. Уже на этом шаге отсекается половина неподходящих вариантов.

Материальное исполнение подбирают под среду и климат. Сталь с гальваническим или фосфатным покрытием — стандарт для гидравлики, нержавеющая сталь AISI 316 нужна для морской, химической и пищевой техники, латунь и алюминий применяют в пневматике и низконапорных контурах. Эластомер уплотнения должен соответствовать жидкости: NBR для минеральных масел, FKM для высоких температур и топлив, EPDM для воды и водно-гликолевых смесей. Игнорирование совместимости — самая частая причина течей, которые потом ошибочно приписывают качеству самого соединения, хотя виновата пара «среда — уплотнение».

Перед заказом полезно свериться с инженерной матчастью. Разбор про то, как конструкция влияет на расход, помогает понять, почему нельзя купить БРС только по диаметру резьбы: при равном присоединительном размере муфты разных серий дают разный перепад давления на номинальном расходе. Это значит, что выбор «по штуцеру» легко создаёт скрытое сопротивление, которое греет масло и крадёт мощность насоса. Грамотная покупка начинается с условного прохода, рассчитанного под реальный расход и допустимую скорость потока, а не под удобство стыковки с имеющейся трубой.

Расчёт условного прохода прост: зная расход и приняв допустимую скорость (4–6 м/с для напорной линии, до 1,5 м/с для всасывающей), определяют минимальное проходное сечение и подбирают серию БРС с запасом 10–20 %. Этот запас компенсирует пиковые забросы при срабатывании распределителей и предотвращает кавитацию в седлах клапанов. Параллельно сверяют рабочее давление и давление разрыва: производитель закладывает кратный запас прочности, и для пульсирующих контуров важна именно усталостная характеристика, а не только статический предел.

Что касается места покупки — ориентироваться стоит на поставщиков, которые публикуют полные технические характеристики: условный проход, рабочее давление, давление разрыва, материал, тип уплотнения и стандарт совместимости. Наличие сертификатов, склада ходовых типоразмеров и взаимозаменяемости с распространёнными сериями экономит время при ремонте. Хороший продавец не просто отгружает муфту по резьбе, а помогает свести воедино давление, расход и среду — тогда купленное соединение работает весь срок службы, не ограничивая систему и не превращаясь в источник течей и перегрева.

Анатолий Карпин, редактор Minsk1.net
